Ηλεκτρονικό ανόδιο
Το ηλεκτρονικό ανόδιο είναι ο πιο αποτελεσματικός τρόπος προστασίας από την διάβρωση που προκαλεί η ηλεκτρόλυση σε μπόιλερ και δοχεία νερού. Το ηλεκτρονικό ανόδιο αντικαθιστά το ανόδιο μαγνησίου έχοντας πολλά επιπλέον πλεονεκτήματα σε σχέση μ' αυτό, όπως περιγράφονται αναλυτικά πιο κάτω.
Ηλεκτρονικό ανόδιο ή ανόδιο μαγνησίου;
Το ηλεκτρονικό ανόδιο είναι ο σύγχρονος τρόπος για να προστατέψει κανείς ένα δοχείο φρέσκου νερού ή μπόιλερ. Το να επιλέξει κάποιος την χρήση ενός ανόδιου μαγνησίου (ράβδος) αντί για ένα ηλεκτρονικό ανόδιο ίσως παλαιότερα να ήταν μια δικαιολογημένη απόφαση λόγω του υψηλού κόστους του ηλεκτρονικού ανοδίου. Σήμερα, με τα μοντέρνα ηλεκτρονικά, αυτό έχει αλλάξει και δεν υπάρχει κανένας απολύτως λόγος πέρα από την άγνοια της ύπαρξής του για να μη χρησιμοποιήσει κανείς ένα ηλεκτρονικό ανόδιο.
Ένα ηλεκτρονικό ανόδιο είναι ένα ολοκληρωμένο σύστημα καθοδικής προστασίας με ένα εξωτερικά επιβαλλόμενο ρεύμα που προστατεύει αποτελεσματικά από την διάβρωση. Παρατείνει την διάρκεια ζωής του μπόιλερ και διατηρεί το νερό καθαρό χωρίς να χρειάζεται καμία απολύτως συντήρηση μετά την τοποθέτηση του.
Τι σημαίνει καθοδική προστασία;
Η λέξη καθοδική προέρχεται από τον όρο κάθοδος, που με τη σειρά του σημαίνει κάτι που κατεβαίνει ή κινείται προς τα κάτω.
Στον ηλεκτρισμό και στην ηλεκτροχημεία (όταν η χημεία συνδυάζεται με τον ηλεκτρισμό):
- Ο όρος "καθοδική" συνδέεται με τον αρνητικό πόλο (την κάθοδο) μιας ηλεκτροχημικής αντίδρασης ή ενός κυκλώματος.
- Η κάθοδος είναι το σημείο όπου ένα υλικό δέχεται ηλεκτρόνια (αντί να τα χάνει όπως γίνεται με την ηλεκτρόλυση όπου το μέταλλο σιγά - σιγά διαλύεται).
Πώς λειτουργεί το ηλεκτρονικό ανόδιο: Η σχέση του με την καθοδική προστασία:
Η αντιδιαβρωτική προστασία λέγεται "καθοδική" επειδή μετατρέπει το μέταλλο που θέλουμε να προστατεύσουμε (το δοχείο) σε κάθοδο (αρνητικός πόλος), όπου δεν γίνεται οξείδωση (σκουριά), καθώς δέχεται ηλεκτρόνια αντί να τα χάνει.
Έτσι, η λέξη καθοδική σχετίζεται με τη λειτουργία της καθόδου στην προστασία από τη διάβρωση.
Ηλεκτρονικό ανόδιο - Πώς λειτουργεί (περιγραφή)

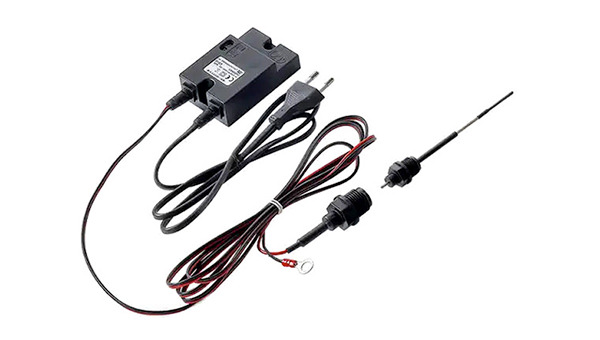

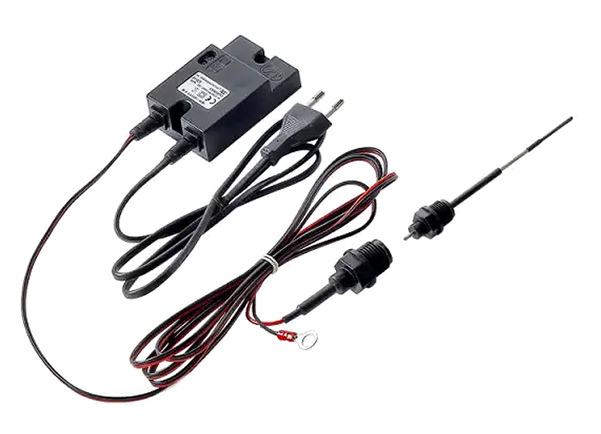

Το ηλεκτρονικό ανόδιο αποτελείται από τρία βασικά μέρη: Τις ακίδες που είναι κατασκευασμένες από ενεργοποιημένο τιτάνιο Ø 3 mm, τα καλώδια σύνδεσης και τον επεξεργαστή που ελέγχει και δημιουργεί εκείνο το ρεύμα που χρειάζεται να παραχθεί ώστε να σταματήσει η διάβρωση λόγω ηλεκτρόλυσης.
Ο ελεγκτής έχει έναν επεξεργαστή ο οποίος εκτελεί κύκλους στους οποίους πρώτα μετράει πόσο ρεύμα είναι απαραίτητο και μετά το παράγει. Αυτό διασφαλίζει ότι ακόμα και όταν θα έχει αλλάξει η ποιότητα ή θερμοκρασία του νερού ή οποιοδήποτε από τα υλικά (λόγω επικαθίσεων αλάτων), το ρεύμα που θα επιβάλλει στο μπόιλερ θα είναι πάντοτε ακριβώς εκείνο που είναι απαραίτητο.
Λειτουργίες του ηλεκτρονικού ανοδίου
- Δυναμική προσαρμογή του ρεύματος καθώς αλλάζουν τα χαρακτηριστικά του νερού ή των μετάλλων
- Ένδειξη κατάστασης λειτουργίας του συστήματος καθοδικής προστασίας με LED
- Ένδειξη σφάλματος ή δυσλειτουργίας του ηλεκτρονικού ανοδίου με LED
- Αυτόματη επαναφορά της κανονικής λειτουργίας μετά από αποκατάσταση υδραυλικής βλάβης
- Αυτόματη ρύθμιση και συντονισμός του ηλεκτρονικού ανοδίου χωρίς παρέμβαση από τον χρήστη
Είναι όλα τα ηλεκτρονικά ανόδια ίδια;
Όλα τα ηλεκτρονικά ανόδια και συστήματα καθοδικής προστασίας με επιβαλλόμενο ρεύμα αποτελούνται από τα ίδια μέρη και χρησιμοποιούν την ίδια αρχή λειτουργίας. Δεν είναι όμως όλα τα ηλεκτρονικά ανόδια ίδια. Αρχικά, η ποιότητα του υλικού κατασκευής των ακίδων (Τιτάνιο ώστε να μην διαβρώνονται τα ίδια) είναι ένας σημαντικός λόγος. Ο πιο σημαντικός λόγος που ξεχωρίζει τα ηλεκτρονικά ανόδια που διαθέτουμε είναι ο σύνθετος αλγόριθμος που έχει αναπτυχθεί ώστε να προσαρμόζεται στις ανάγκες της εγκατάστασης χωρίς αποκλίσεις καθώς οι παράμετροι που καθορίζουν την λειτουργία του αλλάζουν. Τέλος, αυτό που παίζει σημαντικό ρόλο στην αξιόπιστη λειτουργία ενός ηλεκτρονικού ανοδίου είναι η ταχύτητα με την οποία ο επεξεργαστής του επεξεργάζεται τα δεδομένα των μετρήσεων και προσαρμόζει την συμπεριφορά του.
Συχνές ερωτήσεις
Τι κάνει το ανόδιο σε ένα μπόιλερ;
Προστατεύει τις εσωτερικές μεταλλικές επιφάνειες του δοχείου από τη διάβρωση. Το ανόδιο μαγνησίου θυσιάζεται και φθείρεται με τον χρόνο, ενώ το ηλεκτρονικό ανόδιο δίνει την προστασία με επιβαλλόμενο ρεύμα, που ρυθμίζεται δυναμικά.
Μπορούν να μπουν μαζί ανόδιο μαγνησίου και ηλεκτρονικό ανόδιο;
Όχι. Αφαιρέστε το ανόδιο ή τα ανόδια μαγνησίου που υπάρχουν στο μπόιλερ. Η ταυτόχρονη χρήση τους έχει αντίθετα αποτελέσματα και επιταχύνει τη διάβρωση του δοχείου.
Σε ποια δοχεία τοποθετείται;

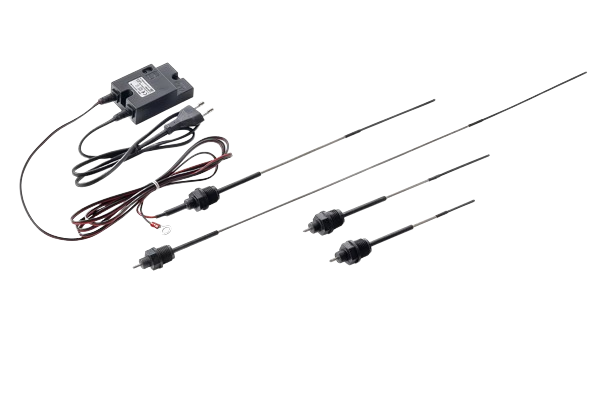

Σε μεταλλικά δοχεία (μπόιλερ) που περιέχουν νερό και έχουν σπειρωτή υποδοχή 1/2". Στον κατάλογο TML υπάρχουν μοντέλα με ένα ή δύο ηλεκτρόδια, μήκους 375 ή 700 mm. Στείλτε μας τα στοιχεία του δοχείου σας για να σας προτείνουμε το κατάλληλο.
Πώς τοποθετείται;
Η τοποθέτηση γίνεται από εξειδικευμένο προσωπικό, με τη συσκευή εκτός ρεύματος. Αν το δοχείο είναι υπό πίεση, πρώτα αδειάζει. Το ανόδιο βιδώνεται στην υποδοχή με κατάλληλο παρέμβυσμα, με ροπή σύσφιξης έως 30 Nm, και η συσκευή στερεώνεται πάνω στο δοχείο ή κοντά του. Το κόκκινο καλώδιο συνδέεται στο ανόδιο και το μαύρο στον ακροδέκτη, πάνω σε καθαρή μεταλλική επιφάνεια χωρίς οξείδωση. Στο τέλος γεμίζει το δοχείο και η συσκευή συνδέεται στο ρεύμα.
Πόσο ρεύμα καταναλώνει;
Τροφοδοτείται με 230 V AC και καταναλώνει το πολύ 3 W. Πρέπει να είναι στο ρεύμα, γιατί η προστασία γίνεται με επιβαλλόμενο ρεύμα.
Πώς καταλαβαίνω ότι λειτουργεί σωστά;
Η συσκευή έχει δύο λυχνίες LED, μία μπλε και μία πράσινη:
- Μπλε που αναβοσβήνει ή μένει αναμμένη και πράσινη αναμμένη: τροφοδοτείται και λειτουργεί.
- Και οι δύο αναβοσβήνουν ταυτόχρονα: βραχυκύκλωμα του ανοδίου.
- Αναβοσβήνουν εναλλάξ: το ανόδιο δεν είναι συνδεδεμένο.
- Και οι δύο σβηστές: δεν έχει τροφοδοσία.
Τι γίνεται αν υπάρξει υδραυλική βλάβη;
Οι υδραυλικές δυσλειτουργίες δεν προκαλούν ζημιά στη συσκευή, που συνεχίζει να λειτουργεί σωστά μετά την αποκατάσταση της βλάβης.
Έχει μέρη που αντικαθίστανται;
Στο εσωτερικό της συσκευής δεν υπάρχουν αντικαταστάσιμα μέρη και απαγορεύεται η επέμβαση σε μέρη ή καλώδια. Αν χαλάσει το καλώδιο τροφοδοσίας, αντικαθίσταται ολόκληρη η συσκευή.
Ποια είναι τα τεχνικά χαρακτηριστικά;
- Τροφοδοσία: 230 V AC ±15%, 50 Hz
- Έξοδος: έως 20 V DC και 100 mA DC
- Υλικό ανοδίου: ενεργοποιημένο τιτάνιο Ø 3 mm
- Θερμοκρασία λειτουργίας: συσκευή -10 έως 85 °C, ανόδιο -10 έως 100 °C
- Βαθμός προστασίας: IP55
- Διαστάσεις συσκευής: 80 × 55 × 40 mm
- Καλώδια: τροφοδοσίας 1 m, ανοδίου και γείωσης 2,5 m
