Λέβητες Συμπύκνωσης
Οι λέβητες συμπύκνωσης αποτελούν την μοναδική πλέον σύγχρονη λύση για χρήση "συμβατικού" καυσίμου στην παραγωγή θέρμανσης. Τροφοδοτούμενοι με φυσικό αέριο ή υγραέριο LPG έχουν βαθμό απόδοσης έως 108% στο 30% του φορτίου, γιατί τα καυσαέρια συμπυκνώνονται στον εναλλάκτη και αποδίδουν τη θερμότητά τους.
Επίτοιχοι λέβητες συμπύκνωσης, μοντέλα 24 έως 120

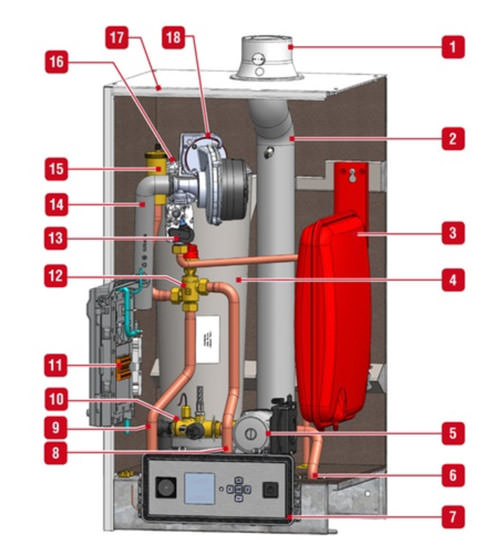

Χαρακτηριστικά Επίτοιχου Λέβητα Συμπύκνωσης ACV Prestige
- Νέος εσωτερικός σχεδιασμός του ανοξείδωτου θαλάμου καύσης για μέγιστη απόδοση
- Επανασχεδιασμένη διάταξη των εσωτερικών εξαρτημάτων για άμεση και εύκολη πρόσβαση
- Αυτοκαθαριζόμενος εναλλάκτης καυσαερίων
- Αναλογική λειτουργία 1 προς 6 και υπερ-υψηλή απόδοση σε όλο το εύρος, ακόμη και στην πιο χαμηλή ρύθμιση
- Ανοξείδωτος εναλλάκτης για να είναι ανθεκτικός στις υψηλές θερμοκρασίες καύσης και με απαράμιλλη αντοχή στις διαβρώσεις
- Αναλογικό καυστήρα αυτόματης μίξης αέρα - αερίου
- Μικρός και ελαφρύς
- Δοχείο διαστολής 12 L
- Πληθώρα υδραυλικών κιτ και συστημάτων ελέγχου
- Ανάλογα με τον τύπο περιέχει δοχείο τύπου tank in tank με κυματοειδή επιφάνεια για την παραγωγή ζεστού νερού χρήσης μεγάλων απαιτήσεων χωρίς να έχει τα προβλήματα των μικρών πλακοειδών (τύπος Excellence)
- Έτοιμος για σύνδεση σε μπόιλερ
- Ομοαξονική καμινάδα 60/100 ή 80/125 ανάλογα με τον τύπο
- Μπορεί να ελέγξει δυο διαφορετικά κυκλώματα
Τεχνικά Χαρακτηριστικά Prestige Solo & Prestige Excellence (με Ζεστό Νερό Χρήσης)

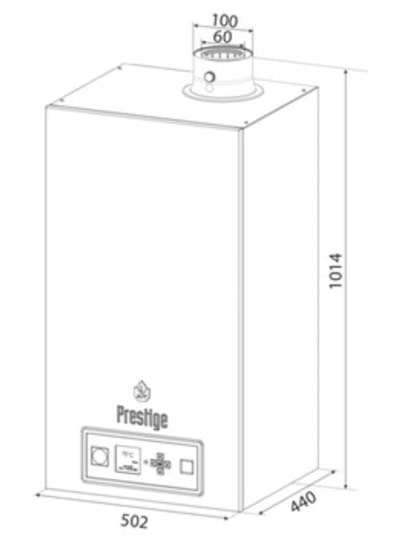

Prestige 24 Solo
Κατασκευαστικά χαρακτηριστικά
| Χωρητικότητα (συνολική) | 8 | L |
| Χωρητικότητα (πρωτεύον) | 8 | L |
| Χωρητικότητα δοχείου διαστολής | 12 | L |
| Καμινάδα: Μέγιστη πτώση πίεσης στον καπναγωγό | 160 | Pa |
| Καμινάδα: Μέγιστο μήκος ομοαξονικού καπναγωγού | 40 | m |
| Σύνδεση καμινάδας | 60/100 | Ømm |
| Σύνδεση θέρμανσης | 1 M | Ø" |
| Σύνδεση αερίου | 3/4 M | Ø" |
| Παροχή πρωτεύοντος | 1050 | L/h |
| Μέγιστη θερμοκρασία λειτουργίας | 87 | °C |
| Water pressure drop boiler at Δt = 20 °C | 141 | mbar |
| Μέγιστη πίεση λειτουργίας θέρμανσης (πρωτεύον) | 3 | bar |
| Βάρος (άδειο) | 54 | kg |
Combustion
| Μέγιστη ισχύς εισόδου θέρμανσης (Hs) | 26,64 | kW |
| Μέγιστη ισχύς εισόδου θέρμανσης (Hi) | 24 | kW |
| Βαθμός απόδοσης στο 30% του φορτίου (EN677) | 109 | % |
| Βαθμός απόδοσης στο 100% του φορτίου (50/30 °C) | 106,1 | % |
| Βαθμός απόδοσης (μέγιστη ισχύς) 80/60 °C | 97 | % |
| Εκπομπές CO στη μέγιστη ισχύ | 50 | mg/kWh |
| Κλάση NOx (EN483) | 5 | |
| Μέγιστη ωφέλιμη ισχύς (80/60 °C) | 23,3 | kW |
| Μέγιστη ωφέλιμη ισχύς (50/30 °C) | 25,5 | kW |
| Παροχή αερίου (μέγιστη ισχύς) | 2,54 | m³/h |
Στοιχεία EcoDesign
| Σταθμισμένες εκπομπές NOx (Hs) | 38,0 | mg/kWh |
Ηλεκτρικά χαρακτηριστικά
| Τάση | 230 | V |
| Συχνότητα | 50 | Hz |
| Βαθμός προστασίας IP | X4D | |
| Κατανάλωση ρεύματος | 82 | W |

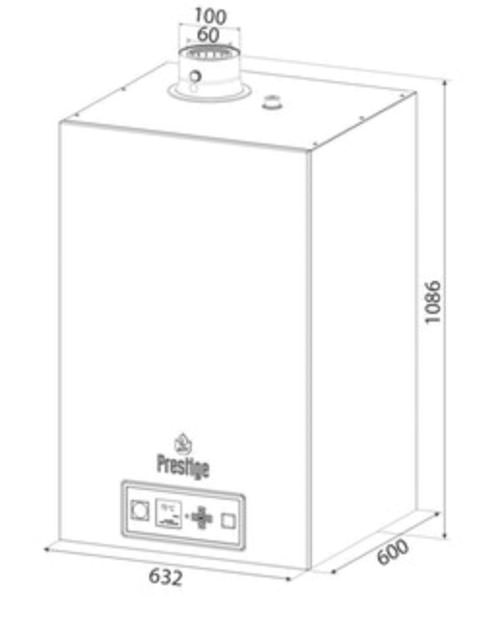

Prestige 24 Excellence
Prestige 32 Solo
Prestige 32 Excellence
Prestige Solo 42
Prestige Solo 50
Prestige Solo 75
Prestige Solo 100
Prestige Solo 120
Εγχειρίδια και Έντυπα
Λέβητες συμπύκνωσης μεγάλης Ισχύος
Χαρακτηριστικά Λέβητα Συμπύκνωσης ACV Condens
- Μέγιστη ανάκτηση θερμότητας από τα καυσαέρια με βαθμό απόδοσης 107,5 έως 108,1% στο 30% του φορτίου
- Εναλλάκτης από αλουμίνιο
- Μικρές διαστάσεις και εμβαδό σε σχέση με την πολύ μεγάλη ισχύ
- Διαθέσιμο σε οχτώ τύπους από 170 έως 600 kW
- Απλό στην λειτουργία και χειρισμό. Χρήση του MaxSys με οθόνη LCD
- Διαχείριση εξωτερικού δοχείου Ζεστού Νερού Χρήσης από τον ελεγκτή MaxSys
- Εύκολη σύνδεση σε ένα ή περισσότερα κυκλώματα θέρμανσης (υψηλής ή χαμηλής θερμοκρασίας) ή σε ένα κύκλωμα παραγωγής Ζεστού Νερού Χρήσης
- Ιδανικός για συστοιχίες έως 4 λεβήτων χωρίς εξωτερικό ελεγκτή

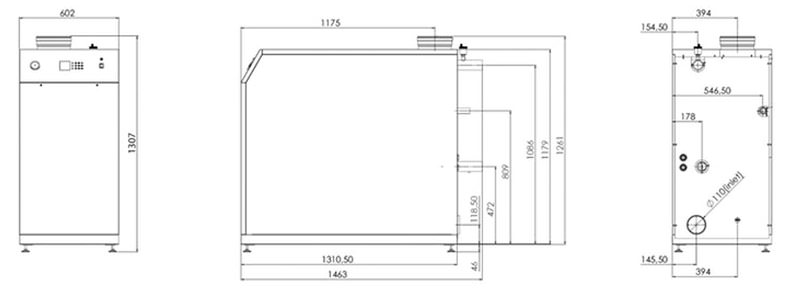

Τεχνικά Χαρακτηριστικά Compact Condens
Compact Condens 170
Κατασκευαστικά χαρακτηριστικά
| Χωρητικότητα (συνολική) | 16,9 | L |
| Χωρητικότητα (πρωτεύον) | 16,9 | L |
| Καμινάδα: Μέγιστη πτώση πίεσης στον καπναγωγό | 150 | Pa |
| Σύνδεση καμινάδας | 200 | Ømm |
| Σύνδεση εισαγωγής αέρα | 110 | Ømm |
| Σύνδεση θέρμανσης | 2 M | Ø" |
| Σύνδεση αερίου | 1 M | Ø" |
| Παροχή πρωτεύοντος | 7200 | L/h |
| Μέγιστη θερμοκρασία λειτουργίας | 85 | °C |
| Μέγιστη πίεση λειτουργίας θέρμανσης (πρωτεύον) | 6 | bar |
| Pressure drop (primary - ΔT20K) | 90 | mbar |
| Βάρος (άδειο) | 209 | kg |
Combustion
| Μέγιστη ισχύς εισόδου θέρμανσης (Hs) | 186,5 | kW |
| Μέγιστη ισχύς εισόδου θέρμανσης (Hi) | 168 | kW |
| Βαθμός απόδοσης στο 30% του φορτίου (EN677) | 107,5 | % |
| Βαθμός απόδοσης στο 100% του φορτίου (50/30 °C) | 102,8 | % |
| Βαθμός απόδοσης (μέγιστη ισχύς) 80/60 °C | 97,4 | % |
| Βαθμός απόδοσης (ελάχιστη ισχύς) 80/60 °C | 97 | % |
| Εκπομπές CO στη μέγιστη ισχύ | 40,8 | mg/kWh |
| Σταθμισμένες εκπομπές NOx (Hs) | 50 | mg/kWh |
| Κλάση NOx (EN483) | 5 | |
| Μέγιστη ωφέλιμη ισχύς (80/60 °C) | 163,6 | kW |
| Ελάχιστη ωφέλιμη ισχύς (80/60 °C) | 32,6 | kW |
| Παροχή αερίου (μέγιστη ισχύς) | 17,4 | m³/h |
Ηλεκτρικά χαρακτηριστικά
| Τάση | 230 | V |
| Συχνότητα | 50 | Hz |
| Βαθμός προστασίας IP | 00B | |
| Κατανάλωση ρεύματος | 1150 | W |
| Ηλεκτρική τροφοδοσία | 5 | A |
Compact Condens 210
Compact Condens 250
Compact Condens 300
Compact Condens 340
Compact Condens 425
Compact Condens 510
Compact Condens 600
