Πλακοειδείς Εναλλάκτες Θερμότητας Λυόμενοι
TECHNO SYSTEM Ιταλίας
Πλακοειδείς εναλλάκτες θερμότητας Τιτάνιου ή AISI316L κατασκευασμένοι από τον Ιταλικό κατασκευαστή TECHNO SYSTEM με πάνω από 30 χρόνια εμπειρίας στον υπολογισμό, σχεδιασμό και κατασκευή πλακοειδών εναλλακτών θερμότητας. Πρόκειται για κατασκευαστή και όχι απλά για "συναρμολογητή" λυόμενων πλακοειδών εναλλακτών θερμότητας γι' αυτό και οι πλακοειδείς εναλλάκτες μας κατασκευάζονται σύμφωνα με την Οδηγία PED 2014/68/ΕΕ, σε εργοστάσιο εγκεκριμένο κατά Module H και H1, με κατηγορία (Art.4 par.3 ή I έως IV) που εξαρτάται από τον κάθε εναλλάκτη, ώστε να συνδυάζουν την υψηλή ποιότητα με εξαιρετικά ανταγωνιστική τιμή αλλά και άμεσο χρόνο παράδοσης.
Εάν αναζητάτε συγκολλητούς πλακοειδείς εναλλάκτες και δεν ενδιαφέρεστε άμεσα για πλακοειδείς εναλλάκτες με παρεμβύσματα, μπορείτε να μεταβείτε σ' αυτούς πατώντας εδώ.
Πλακοειδείς Εναλλάκτες Θερμότητας
TECHNO SYSTEM: Χαρακτηριστικά
- Πλακοειδείς εναλλάκτες θερμότητας εύκολοι στην συντήρηση και καθαρισμό των πλακών
- Πλάκες από ανοξείδωτο AISI 316L ή Τιτάνιο Ti
- Δύο γεωμετρίες πλακών τύπου "ψαροκόκκαλο" (H & L) ανάλογα με την ανάγκη της εφαρμογής
- Αφαιρούμενα παρεμβύσματα από NBR (120℃), EPDM (150℃), FKM
- Παρεμβύσματα με προστασία για την αποφυγή ανάμιξης των δύο μέσων (ρευστών) σε περίπτωση διαρροής
- Στην μεγαλύτερη γκάμα τύπων και διαστάσεων της αγοράς για κάθε εφαρμογή από 5kW - 5 MW
- Σχεδιασμένοι, διαστασιολογημένοι και κατασκευασμένοι ειδικά για την κάθε εφαρμογή
- Υπολογισμός και σχεδιασμός σε λιγότερο από 2h από την ζήτηση. Πλήρης περιγραφή των υλικών.
- Ταχύτατη συναρμολόγηση από εξειδικευμένο προσωπικό στο ίδιο το εργοστάσιο (1-2 ημέρες)
- Πλήρες αρχείο κατασκευής διατηρούμενο κατά ISO με δυνατότητα ανεύρεσης όλων των χαρακτηριστικών του εναλλάκτη (και των προμηθευτών πρώτων υλών) βάση του σειριακού αριθμού τους
- 100% υδραυλικά ελεγμένοι και πιστοποιημένοι σύμφωνα με PED
- Μόνωση σε κάλυμμα από γαλβανισμένο έλασμα, με ελαστομερές 20 mm (έως 85 °C) ή πετροβάμβακα 30 mm (έως 400 °C)
- Άμεση αποστολή από την ημέρα παραγγελίας με παράδοση εντός 10-15 ημερών
Επικοινωνήστε μαζί μας σήμερα για να υπολογίσουμε τον κατάλληλο εναλλάκτη πλακών για την εφαρμογή σας! 210 9637227 -8 -9 ή πατήστε εδώ για να μας στείλετε τα απαραίτητα στοιχεία μέσω της ειδικής φόρμας.
ΥΠΟΛΟΓΙΣΜΟΣ ΠΛΑΚΟΕΙΔΗ ΕΝΑΛΛΑΚΤΗ
ΛΟΓΙΣΜΙΚΟ ΥΠΟΛΟΓΙΣΜΟΥ ΕΝΑΛΛΑΚΤΩΝ
ΔΙΑΘΕΣΙΜΟΙ ΤΥΠΟΙ ΠΛΑΚΟΕΙΔΩΝ ΕΝΑΛΛΑΚΤΩΝ
ΘΕΡΜΑΝΣΗ ΠΙΣΙΝΑΣ ΜΕ ΠΛΑΚΟΕΙΔΗ ΕΝΑΛΛΑΚΤΗ
FAQ: Πλακοειδής Εναλλάκτης Θερμότητας

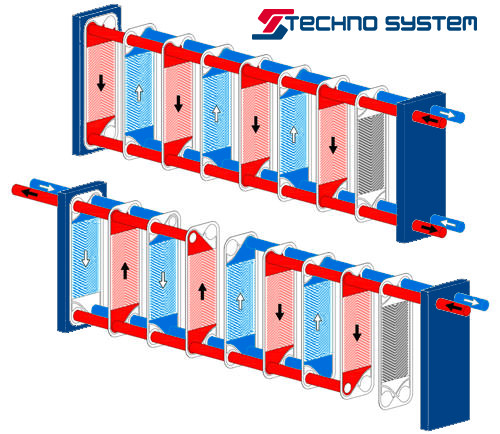

Πώς λειτουργεί ένας πλακοειδής εναλλάκτης θερμότητας;

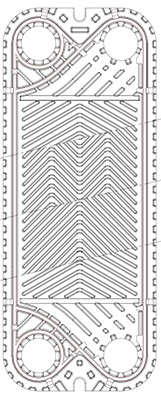

Ο τρόπος κατασκευής τους περιλαμβάνει την εναλλάξ εφαρμογή πλακών από ανοξείδωτο AISI 316L ή Τιτάνιο με ελαστικά παρεμβύσματα από NBR (120℃) ή EPDM (150℃) ή άλλα υλικά ανάλογα την εφαρμογή, κατάλληλα για εφαρμογές σε τρόφιμα, ατμό ή ακόμη και διαβρωτικά μέσα. Το σύνολο των πλακών και παρεμβυσμάτων συγκρατείται από δύο τερματικές πλάκες από ανθρακούχο ή ανοξείδωτο χάλυβα με ντίζες και μπορεί εύκολα να αποσυναρμολογηθεί για καθαρισμό των πλακών, αντικατάσταση των παρεμβυσμάτων ή επέκταση του εναλλάκτη.
Κατά την λειτουργία του η κάθε πλάκα βρέχεται από την μια μεριά με το ένα κύκλωμα - πρωτεύον (π.χ. νερό λέβητα) και από την άλλη με το άλλο - δευτερεύον (π.χ. φρέσκο νερό). Η ίδια αρχή ισχύει και για όταν θέλουμε να πετύχουμε ψύξη κάποιου μέσου.
Έχει σημασία πιο κύκλωμα θα συνδεθεί πού;
Η σύνδεση γίνεται σύμφωνα με το σχέδιο του εγχειριδίου, με το πρωτεύον από το πάνω στόμιο και το δευτερεύον από το κάτω. Αυτό που είναι απαραίτητο είναι να συνδεθούν έτσι ώστε να εξασφαλίζεται αντίθετη ροή (αντιρροή).
Για ποιες εφαρμογές είναι κατάλληλοι οι πλακοειδείς εναλλάκτες;
Οι λυόμενοι πλακοειδείς εναλλάκτες θερμότητας από AISI316L και Τιτάνιο της TECHNO SYSTEM αποτελούν την πιο κατάλληλη πρόταση εκεί που απαιτείται πολύ μεγάλη επιφάνεια εναλλαγής με πολύ μικρό μέγεθος και αποτελεσματική εναλλαγή της θερμότητας.
Καθαρισμός εναλλάκτη πλακών
Ένας εναλλάκτης πλακών μπορεί να χρειαστεί καθαρισμό μετά από κάποιες ώρες λειτουργίας που μπορεί να ποικίλουν από μερικές εβδομάδες έως και χρόνια, ανάλογα με τις συνθήκες λειτουργίας και των μέσων που ρέουν εντός του. Εκτός από χημικό καθαρισμό, ο οποίος μπορεί να εκτελεστεί επί τόπου, μπορεί να χρειαστεί και μηχανικός καθαρισμός του. Αναλυτικές οδηγίες για τον καθαρισμό των πλακών του εναλλάκτη θερμότητας είτε με χημικό είτε με μηχανικό τρόπο μπορείτε να βρείτε πατώντας στο σχετικό κουμπί παρακάτω.
Αναλυτικές οδηγίες για τον καθαρισμό ενός πλακοειδή εναλλάκτη μπορείτε να βρείτε σε αυτό το άρθρο μας.
Μπορείτε να κατεβάσετε τις οδηγίες καθαρισμού εναλλάκτη πλακών από εδώ:
Συναρμολόγηση πλακοειδή εναλλάκτη θερμότητας
Το λύσιμο και συναρμολόγηση ενός εναλλάκτη με πλάκες είναι πολύ εύκολα και το μόνο που χρειάζεται είναι να ακολουθηθούν οι οδηγίες του κατασκευαστή. Μπορείτε να κατεβάσετε αυτές τις οδηγίες από τον παρακάτω σύνδεσμο.
Προσοχή: Οι πλακοειδείς εναλλάκτες θερμότητας διαφέρουν ανάλογα με τον κατασκευαστή και οι οδηγίες μπορεί να μην είναι έγκυρες για εναλλάκτες άλλων κατασκευαστών.
Συμβουλή: Προτείνουμε, όταν αυτό είναι εφικτό, την αντικατάσταση των παρεμβυσμάτων κατά την επανασυναρμολόγηση του πλακοειδούς εναλλάκτη. Παρ' όλα αυτά, είναι δυνατόν να χρησιμοποιηθούν τα ίδια λαμβάνοντας υπ' όψιν ότι η μέγιστη επιπλέον σύσφιξη δεν θα πρέπει να υπερβαίνει τα 0,10 mm/πλάκα. Η εταιρία διαθέτει πλήρες απόθεμα ανταλλακτικών πλακών και παρεμβυσμάτων για κάθε μέγεθος εναλλάκτη.
Μπορείτε να κατεβάσετε τις οδηγίες της σωστής διαδικασίας αποσυναρμολόγησης και συναρμολόγησης ενός λυόμενου πλακοειδή εναλλάκτη από το κουμπί παρακάτω.

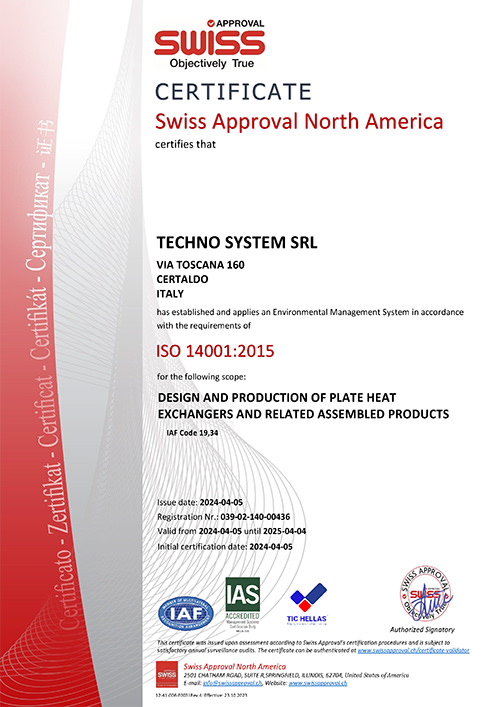

Πιστοποιητικά ISO & PED και σύντομος χρόνος παράδοσης
Οι εναλλάκτες κατασκευάζονται σύμφωνα με την Οδηγία PED 2014/68/ΕΕ, σε εργοστάσιο εγκεκριμένο κατά Module H και H1. Η κατηγορία (Art.4 par.3 ή I έως IV) εξαρτάται από τον κάθε εναλλάκτη. Το ίδιο το εργοστάσιο φέρει πιστοποιητικό ISO 9001 και έγκριση PED (H, H1) που του επιτρέπουν όχι μόνον να εξάγει σε ολόκληρο τον κόσμο αλλά να κατασκευάζει εναλλάκτες OEM και για άλλους γνωστούς οίκους.

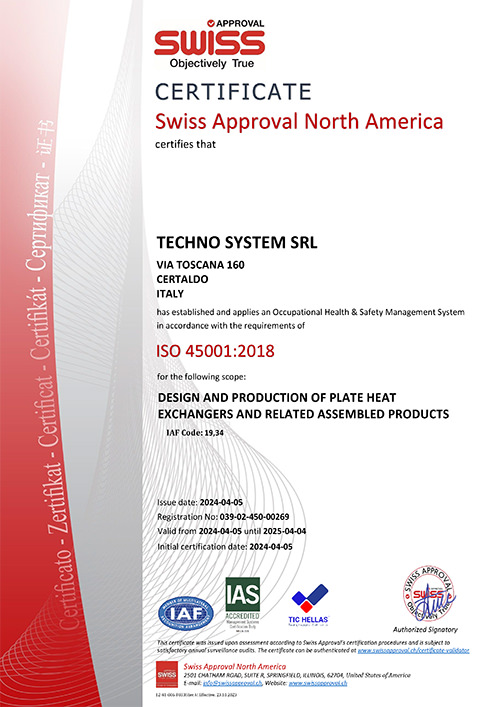

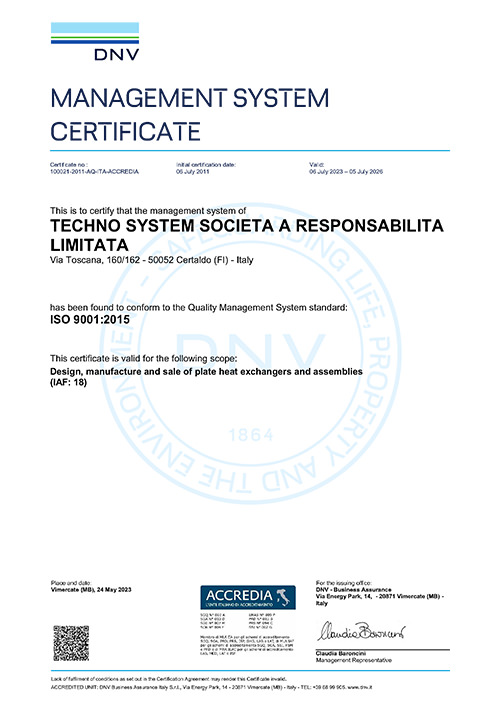

ISO 9001

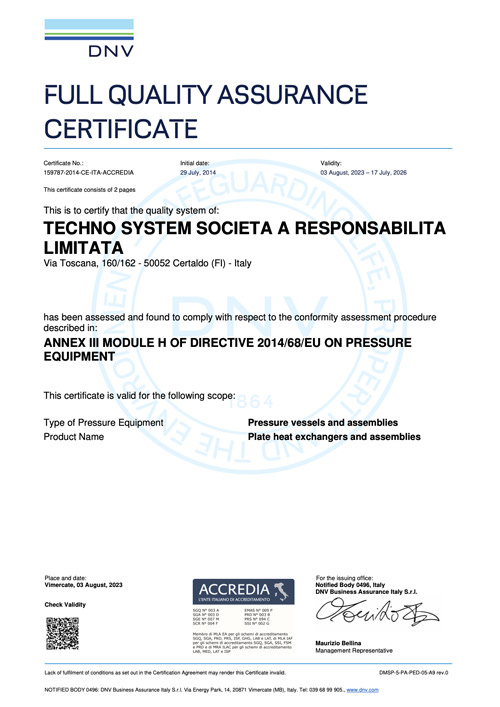

PED (H)

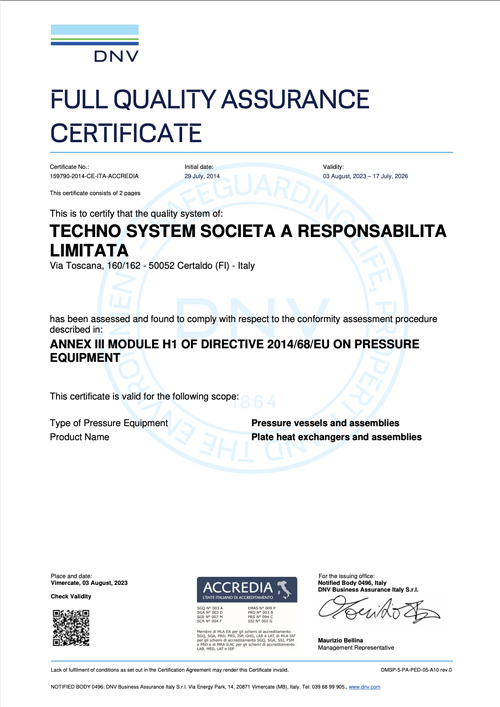

PED (H1)
Συναρμολογούνται στο εργοστάσιο
Οι λυόμενοι πλακοειδείς εναλλάκτες θερμότητας προκειμένου να είναι πιστοποιημένοι*, κατασκευάζονται και συναρμολογούνται αποκλειστικά στο εργοστάσιο παραγωγής τους. Αυτό εγγυάται την άριστη ποιότητα συναρμολόγησης από εξειδικευμένο τεχνικό. Αυτό επιπλέον διασφαλίζει ότι για την κάθε εφαρμογή θα χρησιμοποιηθεί ο καταλληλότερος τύπος λυόμενου πλακοειδή εναλλάκτη και ο πλέον κατάλληλος τύπος ή συνδυασμός τύπων διαφορετικών γεωμετριών πλακών και όχι ανάλογα με το διαθέσιμο στοκ κάποιου εισαγωγέα συναρμολογητή.
Οι χρόνοι κατασκευής κυμαίνονται από μόλις 2 έως 3 τρεις ημέρες ακόμα και για λυόμενους πλακοειδείς εναλλάκτες Τιτάνιου και παραδίδονται σ' εσάς ή στο έργο εντός μόνο 10-15 ημερών.
*Για να μπορέσει να εκδοθεί το πιστοποιητικό PED είναι απαραίτητο να υποβληθεί ο εναλλάκτης σε υδραυλική δοκιμή η οποία εκτελείται μετά τη συναρμολόγησή του.
Ιχνηλάτηση Υλικών Κατασκευής Πλακοειδή Εναλλάκτη Θερμότητας
Όλες οι πρώτες ύλες που εισάγονται στην γραμμή παραγωγής καταγράφονται βάση του αριθμού παρτίδας και των συνοδευτικών πιστοποιητικών τους. Ο κάθε πλακοειδής εναλλάκτης θερμότητας φέρει μοναδικό σειριακό αριθμό παραγωγής και από αυτόν μπορεί να ιχνηλατηθεί και αναπαραχθεί το κάθε επί μέρους τμήμα του ακόμη και μετά από 25 χρόνια.
Ζητήστε μας προσφορά πλακοειδή εναλλάκτη
Συμπληρώστε τα απαραίτητα στοιχεία του υπολογισμού στην φόρμα για να σας στείλουμε σύντομα την προσφορά μας για τον κατάλληλο πλακοειδή εναλλάκτη θερμότητας.
Δείτε όλους τους διαθέσιμους τύπους λυόμενων πλακοειδών εναλλακτών

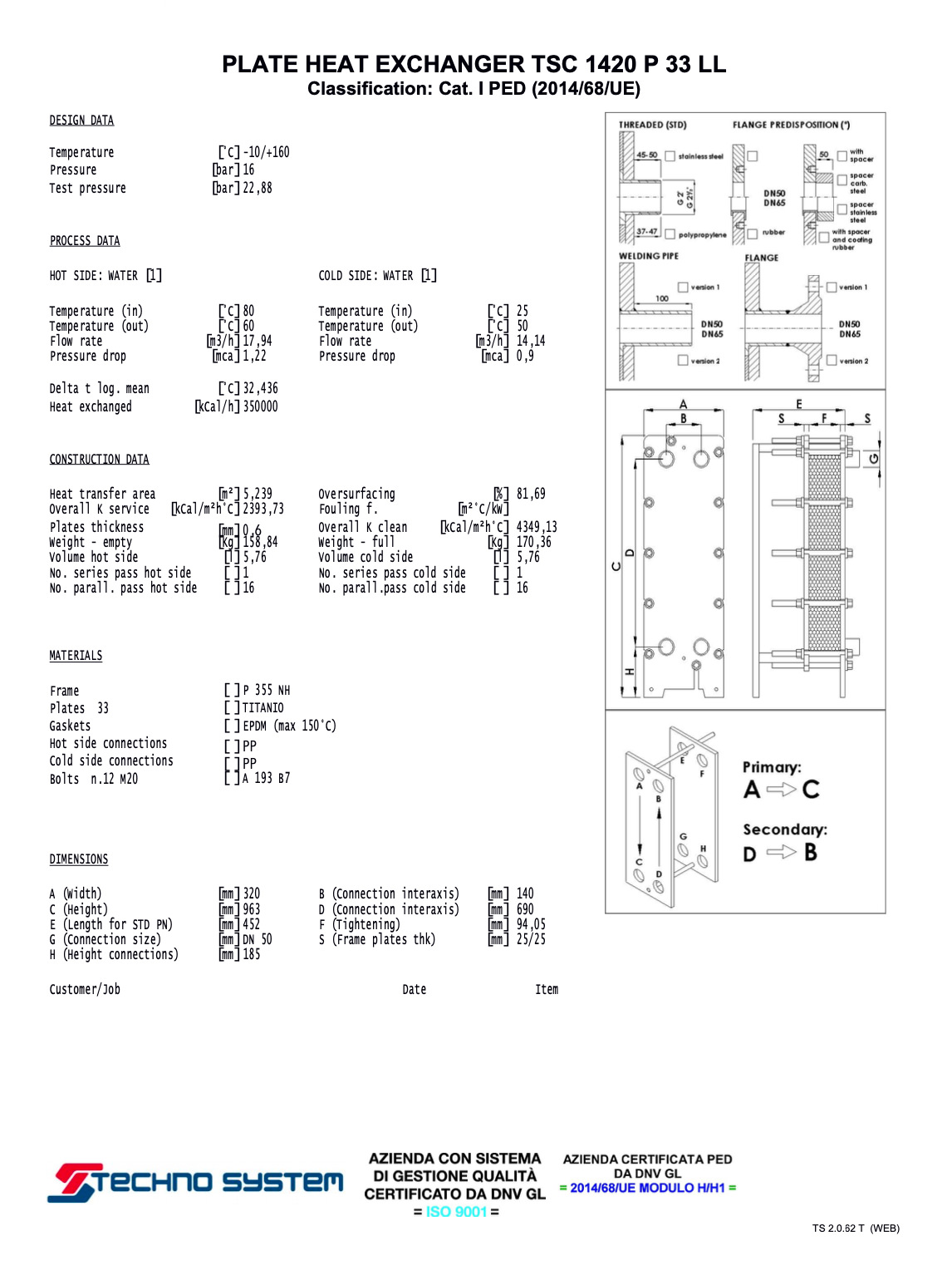

Εάν έχετε ήδη κάποιον εναλλάκτη ή έχετε λάβει από εμάς ένα φύλλο υπολογισμού, μπορείτε να πατήστε σε ένα από τα κουμπιά και να μεταβείτε άμεσα στην λίστα όπου παρουσιάζονται όλοι οι διαθέσιμοι τύποι ή επιλέξτε να συνεχίσετε παρακάτω για περισσότερες πληροφορίες σχετικά τους λυόμενους πλακοειδείς εναλλάκτες TECHNO SYSTEM.
Πρόγραμμα υπολογισμού πλακοειδή εναλλάκτη θερμότητας
Το πρόγραμμα υπολογισμού ενός εναλλάκτη θερμότητας είναι το πρώτο βήμα που διασφαλίζει την καταλληλότητα του εναλλάκτη. Μοναδικό πλεονέκτημα της TECHNO SYSTEM αποτελεί η επένδυση στην ανάπτυξη ενός ειδικού και ιδιαίτερα εξειδικευμένου λογισμικού για την σωστή διαστασιολόγηση των διαφορετικών υλικών που χρησιμοποιούνται στην κατασκευή ανάλογα με τις ανάγκες της εφαρμογής.
Το πρόγραμμα υπολογισμού είναι διαθέσιμο online (απαιτείται εγγραφή) αλλά και σε πιο απλή μορφή σε εφαρμογή (app) για κινητά iOS και Android!
Ο υπολογισμός και σχεδιασμός του εναλλάκτη γίνεται από ειδικά εκπαιδευμένο τεχνικό προσωπικό στην εταιρία μας, συνήθως εντός δύο ωρών από την υποβολή των στοιχείων και επιβεβαιώνεται ως προς την ορθότητα του από το τεχνικό τμήμα του κατασκευαστή TECHNO SYSTEM, πριν σταλεί στην γραμμή παραγωγής.
Είναι μια εξειδικευμένη εργασία και απαιτεί πολύ καλή γνώση τόσο των στοιχείων που εμπλέκονται στον υπολογισμό όσο και των διαθέσιμων τύπων με τα πλεονεκτήματα και περιορισμούς τους. Μπορείτε να μάθετε περισσότερα σχετικά με την εναλλαγή θερμότητας στο σχετικό PDF της εταιρίας "Θεωρία Θερμικής Εναλλαγής για τους Πλακοειδείς Εναλλάκτες".
Πλακοειδείς εναλλάκτες με ανοξείδωτο πλαίσιο
Οι πλακοειδείς εναλλάκτες με ανοξείδωτο πλαίσιο είναι κατάλληλοι για εφαρμογές στην βιομηχανία τροφίμων, σε εφαρμογές ψύξης γάλακτος, μπύρας, ελαίων και για την θέρμανση τους, την ψύξη αποθηκευτικών χώρων, σε εφαρμογές παστερίωσης, ανάκτησης θερμότητας, θέρμανσης σιροπιών, χυμών και σε όλες τις φαρμακευτικές εφαρμογές.
Είναι προϊόντα αυξημένου κόστους αφού είναι εξ ολοκλήρου κατασκευασμένα από AISI304 ή AISI316L.

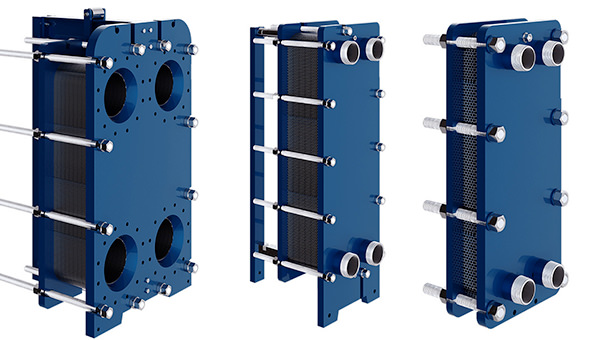

Διαθέσιμοι τύποι λυόμενων πλακοειδών εναλλακτών AISI316L και Τιτάνιου
Παρακάτω μπορείτε να δείτε όλους τους διαθέσιμους τύπους λυόμενων πλακοειδών εναλλακτών που μπορούμε να κατασκευάσουμε, μαζί με τα κύρια τεχνικά χαρακτηριστικά τους. Κάτω από κάθε φωτογραφία υπάρχει σύνδεσμος από τον οποίο μπορείτε να κατεβάσετε το αντίστοιχο τεχνικό φύλλο του εναλλάκτη.

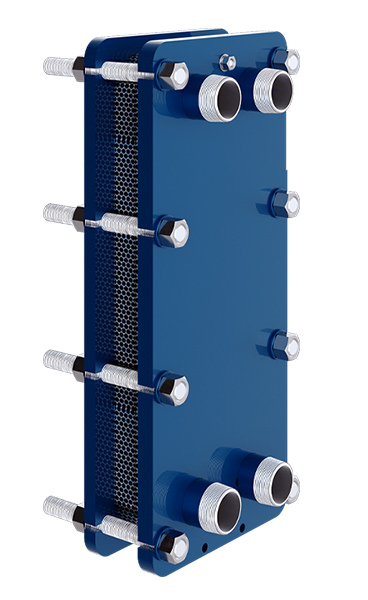

ΚΩΔΙΚΟΣ TSC510
DN32 (1 1/4")
Πλακοειδής εναλλάκτης μικρού μεγέθους αλλά μεγάλης ικανότητας εναλλαγής όταν χρησιμοποιείται με πλάκες τύπου HH. Ιδανικός για την παραγωγή ζεστού νερού χρήσης σε μικρές και μεσαίες εφαρμογές όπως: Κατοικίες, μικρά ξενοδοχεία, ελαιοτριβεία.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Θέρμανση, Ψύξη, Χρήση με ατμό
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Πισίνες, Τηλεθέρμανση
Μέγιστη ροή με νερό: 15 m3/h (DN32)
Μέγιστος αριθμός πλακών: 75
Πλαίσιο: PN10, PN16
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

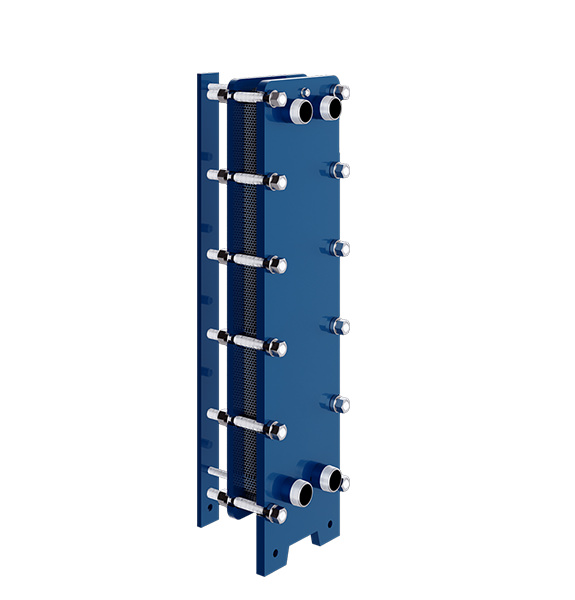

ΚΩΔΙΚΟΣ TSC910
DN32 (1 1/4")
Πλακοειδής εναλλάκτης μικρού μεγέθους όπως ο TSC510 αλλά με διπλάσιο μήκος πλακών για εφαρμογές όπου απαιτείται αυξημένος χρόνος επαφής μεταξύ των ρευστών. Με αυτό τον τρόπο επιτυγχάνεται μικρότερη διαφορά θερμοκρασίας μεταξύ των δύο μέσων όπως σε εφαρμογές διαχωρισμού κυκλωμάτων.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Θέρμανση, Ψύξη, Χρήση με ατμό
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Πισίνες, Τηλεθέρμανση
Μέγιστη ροή με νερό: 15 m3/h (DN32)
Μέγιστος αριθμός πλακών: 159
Πλαίσιο: PN10, PN16
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

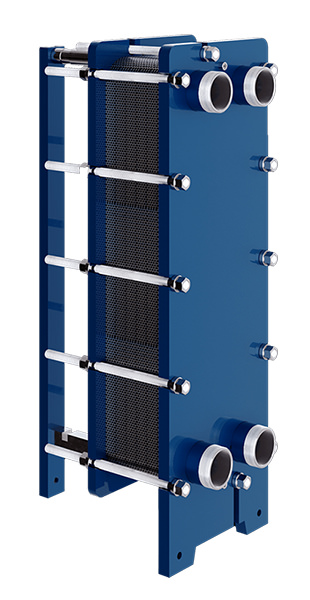

ΚΩΔΙΚΟΣ TSC1410
DN50/65 (2 /2 1/2")
Πλακοειδής εναλλάκτης μεσαίου μεγέθους και ένα από τα δημοφιλέστερα μοντέλα εναλλάκτη. Κατάλληλος για ένα ευρύ πεδίο απαιτητικών εφαρμογών. Δείτε και τον TSC1420.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Θέρμανση, Ψύξη, Χρήση με ατμό
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Πισίνες, Τηλεθέρμανση
Μέγιστη ροή με νερό: 40 m3/h (DN50) και 50 m3/h (DN65)
Μέγιστος αριθμός πλακών: 187
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M
ΚΩΔΙΚΟΣ TSC1420
DN50/65 (2 /2 1/2")
Πλακοειδής εναλλάκτης μεσαίου μεγέθους και ένα από τα δημοφιλέστερα μοντέλα μας εναλλάκτη. Κατάλληλος για ένα ευρύ πεδίο εφαρμογών και με τον κατάλληλο αριθμό πλακών ικανός να παρέχει ψύξη / θέρμανση σε μια μεγάλη εφαρμογή (όπως για παράδειγμα στην μαρίνα του Αστέρα). Η διαφορά του με τον TSC1410 βρίσκεται στο μικρότερο διάκενο ανάμεσα στις πλάκες που κάνει την εναλλαγή ενέργειας ιδιαίτερα αποτελεσματική, εξοικονομώντας σημαντικά σε κόστος και μέγεθος.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Θέρμανση, Ψύξη, Χρήση με ατμό
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Πισίνες, Τηλεθέρμανση
Μέγιστη ροή με νερό: 40 m3/h (DN50) και 50 m3/h (DN65)
Μέγιστος αριθμός πλακών: 209
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

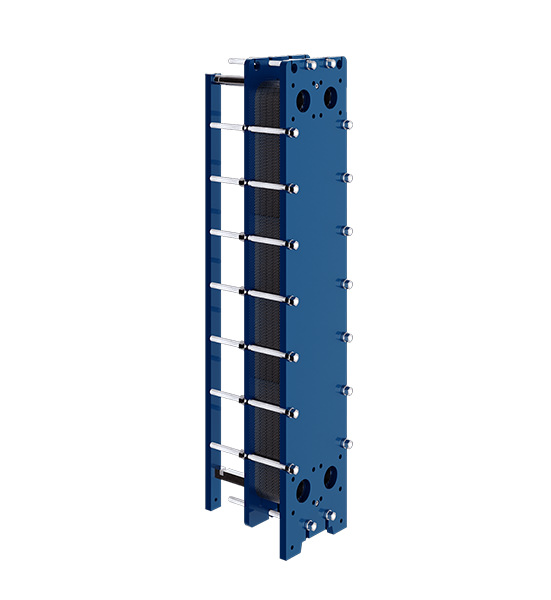

ΚΩΔΙΚΟΣ TSC2610
DN50/65 (2 /2 1/2")
Παρόμοιος με τους τύπους TSC1410 & TSC1420 αλλά με πλάκες διπλάσιου μήκους ώστε να εξασφαλίζεται ο μέγιστος δυνατός χρόνος επαφής μεταξύ των ρευστών. Ιδανικός για εφαρμογές όπου απαιτείται η μέγιστη δυνατή εναλλαγή θερμότητας σε μεγάλες ροές.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Πισίνες, Τηλεθέρμανση
Μέγιστη ροή με νερό: 40 m3/h (DN50) και 50 m3/h (DN65)
Μέγιστος αριθμός πλακών: 209
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

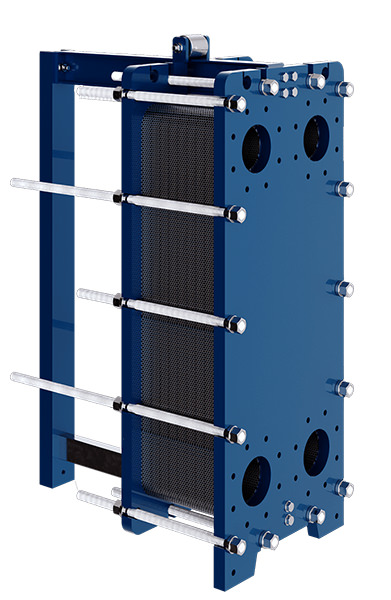

ΚΩΔΙΚΟΣ TSC2410
DN100 (4")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση μεγάλης ροής σε κάθε κύκλωμα του.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Πισίνες, Τηλεθέρμανση
Μέγιστη ροή με νερό: 150 m3/h (DN100)
Μέγιστος αριθμός πλακών: 403
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

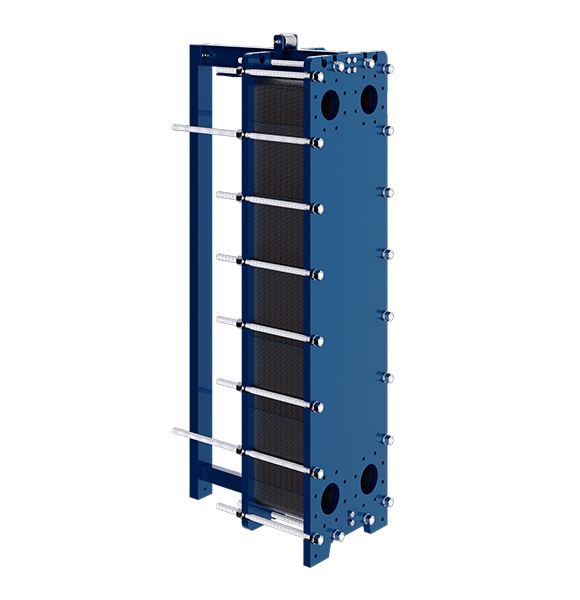

ΚΩΔΙΚΟΣ TSC4810
DN100 (4")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση μεγάλης ροής σε κάθε κύκλωμα του. Όπως ο TSC2410 αλλά με πλάκες διπλάσιου μήκους για τη μέγιστη δυνατή εναλλαγή της θερμότητας με όσο το δυνατόν μικρότερο ΔΤ.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 150 m3/h (DN100)
Μέγιστος αριθμός πλακών: 403
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

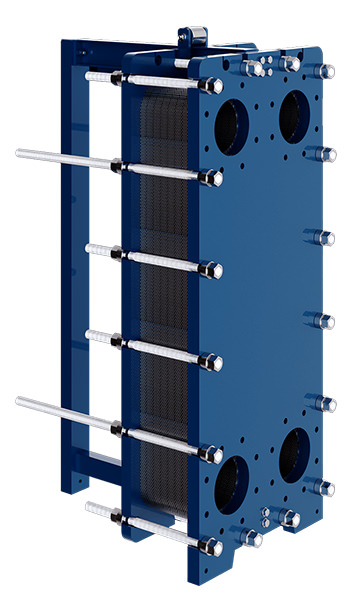

ΚΩΔΙΚΟΣ TSC4510
DN150 (6")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση μεγάλης ροής σε κάθε κύκλωμα του.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 330 m3/h (DN150)
Μέγιστος αριθμός πλακών: 399
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

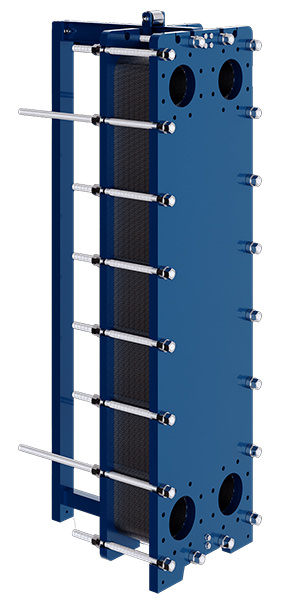

ΚΩΔΙΚΟΣ TSC8110
DN150 (6")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση μεγάλης ροής σε κάθε κύκλωμα του. Όπως ο TSC4510 αλλά με πλάκες διπλάσιου μήκους και επιφάνειας ώστε να επιτυγχάνεται η μέγιστη δυνατή εναλλαγή θερμότητας.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 330 m3/h (DN150)
Μέγιστος αριθμός πλακών: 399
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

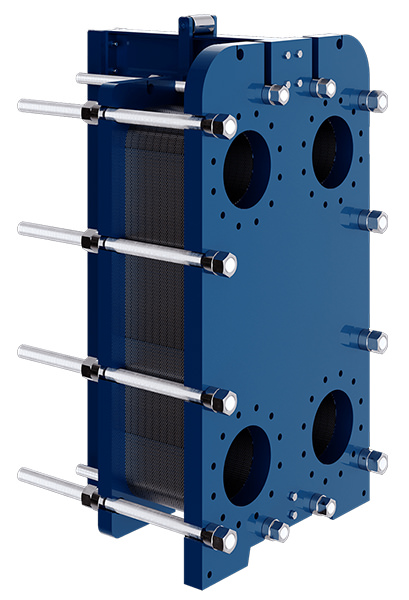

ΚΩΔΙΚΟΣ TSC4410
DN200 (8")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση μεγάλης ροής σε κάθε κύκλωμα του.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 600 m3/h (DN200)
Μέγιστος αριθμός πλακών: 389
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

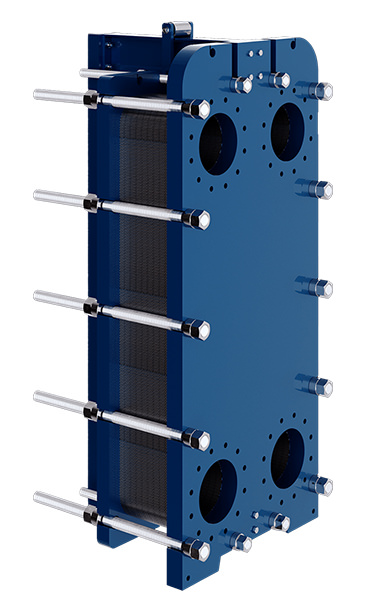

ΚΩΔΙΚΟΣ TSC7110
DN200 (8")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση μεγάλης ροής σε κάθε κύκλωμα του.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 600 m3/h (DN200)
Μέγιστος αριθμός πλακών: 389
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

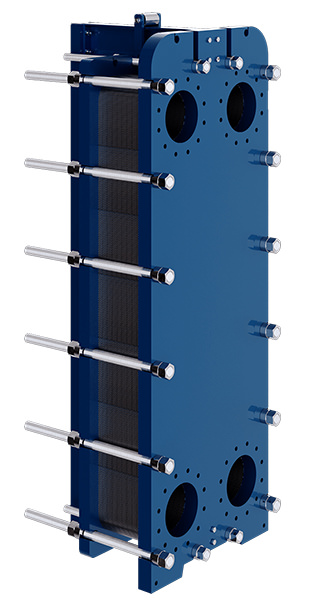

ΚΩΔΙΚΟΣ TSC9910
DN200 (8")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση μεγάλης ροής σε κάθε κύκλωμα του.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 600 m3/h (DN200)
Μέγιστος αριθμός πλακών: 389
Πλαίσιο: PN10, PN16 (κατόπιν αιτήματος επίσης PN25)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M

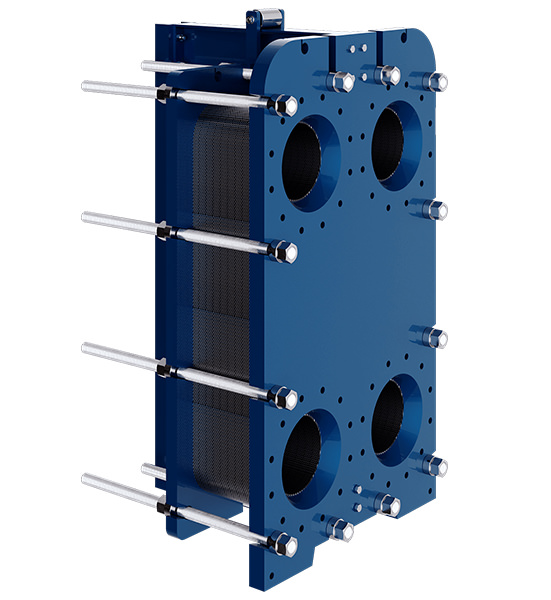

ΚΩΔΙΚΟΣ TSC4450
DN250 (10")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση πολύ μεγάλης ροής σε κάθε κύκλωμα του.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 933 m3/h (DN250)
Μέγιστος αριθμός πλακών: 389
Πλαίσιο: PN10 (για PN16 ρωτήστε μας)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M
ΚΩΔΙΚΟΣ TSC7150
DN250 (10")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση πολύ μεγάλης ροής σε κάθε κύκλωμα του.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 933 m3/h (DN250)
Μέγιστος αριθμός πλακών: 389
Πλαίσιο: PN10 (για PN16 ρωτήστε μας)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M
ΚΩΔΙΚΟΣ TSC9950
DN250 (10")
Εναλλάκτης μεγάλων απαιτήσεων με συνδέσεις μεγάλης διατομής ώστε να επιτρέπει την διέλευση πολύ μεγάλης ροής σε κάθε κύκλωμα του.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Κατάλληλος για: Υγρά και έλαια τροφίμων, Ψύξη, Θέρμανση, Χρησιμοποιείται με ατμό.
Εφαρμογή σε τομείς: HVAC, Συμπαραγωγή, Βιομηχανία, Τηλεθέρμανση
Μέγιστη ροή με νερό: 933 m3/h (DN250)
Μέγιστος αριθμός πλακών: 389
Πλαίσιο: PN10 (για PN16 ρωτήστε μας)
Πλαίσιο: Ηλεκτροστατικά βαμμένος ανθρακούχος χάλυβας P355NH (EN 10028/3a) ή ASTM A516 Gr.70 ή Ανοξείδωτος χάλυβας AISI 304L / AISI 316L
Πλάκες: Ανοξείδωτος χάλυβας AISI 304 / AISI 316 / Τιτάνιο, SMO 254
Παρεμβύσματα: NBR, EPDM, FKM
Συνδέσεις: Γαλβανισμένος χάλυβας ASTM A193 B7 ή Ανοξείδωτος χάλυβας ASTM A193 B8 ή Ανοξείδωτος χάλυβας ASTM A193 B8M
